Yläjyrsimen reikäjigi
Fusion 360 — mallinnus ja tulostus
Tämä projekti sai alkunsa käytännön tarpeesta: halusin tehdä yläjyrsimellä tarkkoja, toistettavia ympyräleikkauksia. Ratkaisuksi suunnittelin reikäjigin, joka mahdollistaa jyrsimen pyörittämisen kiinteän keskipisteen ympäri.

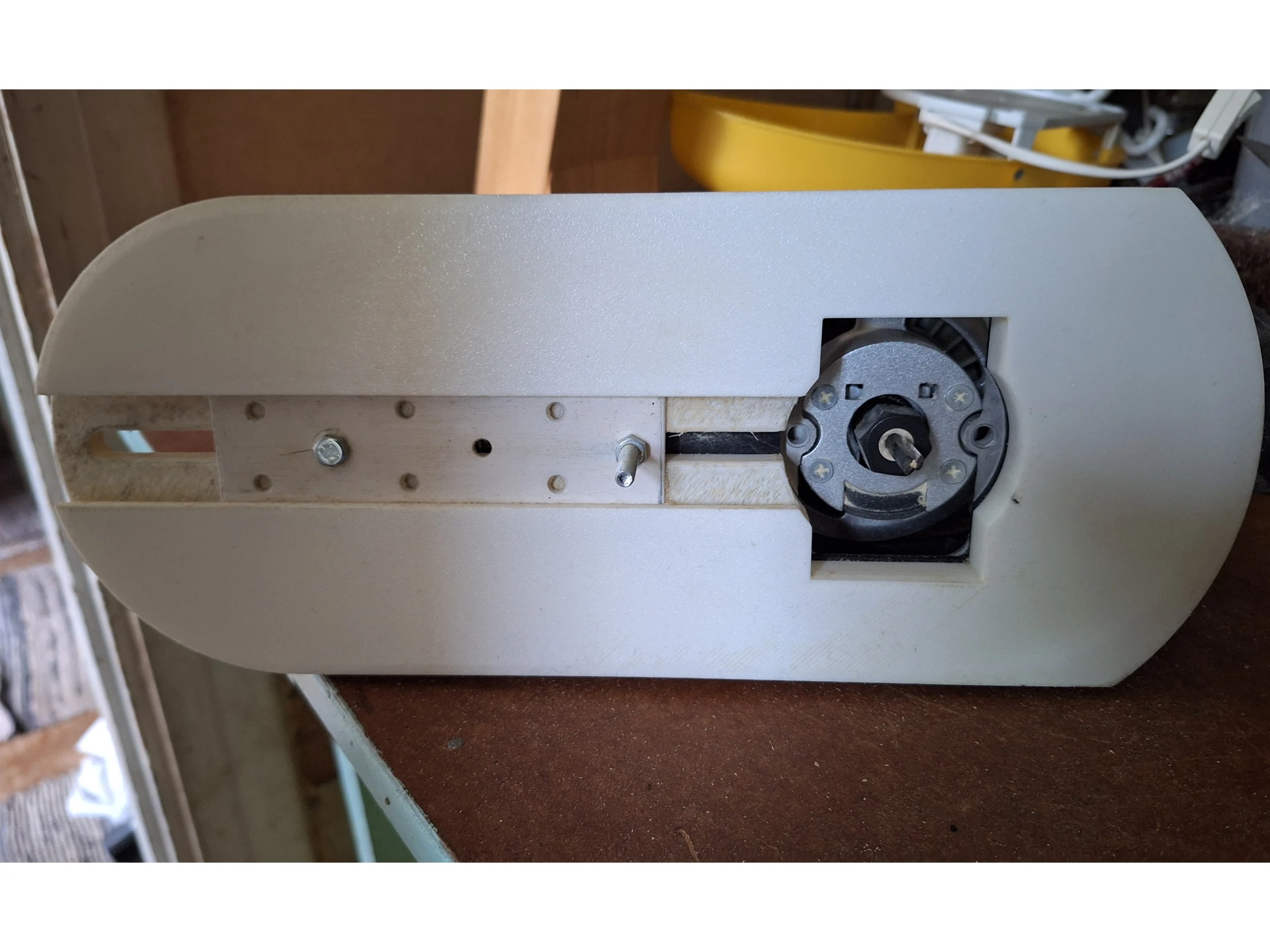

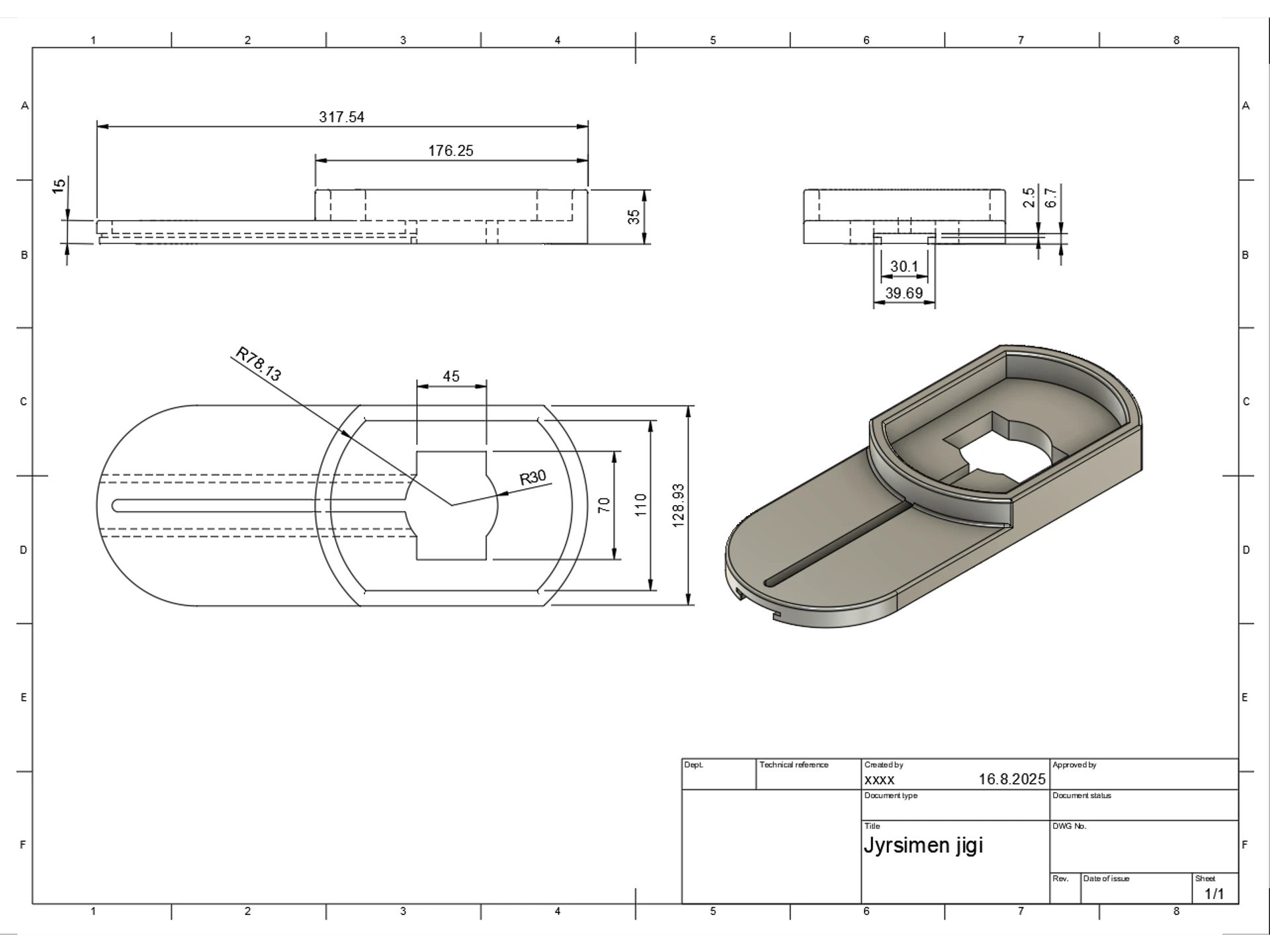

Jigi mallinnettiin Fusion 360:llä ja valmistettiin 3D-tulostamalla PLA-muovista. Rakenteessa on ura, jossa liikkuu metallilevy ja siihen kiinnitetty pultti, joka toimii keskiönä, sekä toinen pultti, joka lukitsee levyn. Näin jyrsimen terä pysyy aina tarkalla etäisyydellä pultista, ja reiän halkaisija voidaan säätää helposti mittaamalla tai merkitsemällä haluttu koko.
Projekti oli hyvä esimerkki siitä, miten pienelläkin suunnittelulla ja 3D-tulostuksella voi ratkaista käytännön työpajaongelmia.
